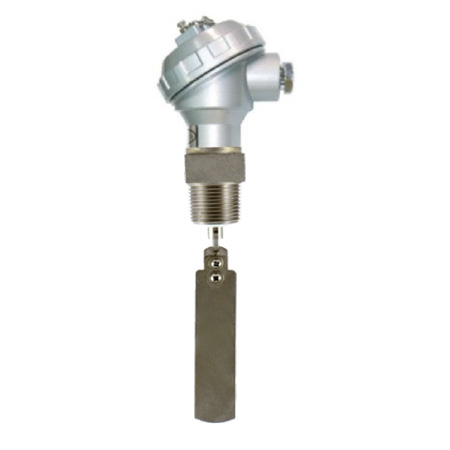

Détecteurs de débit à palette

Caractéristiques:
1.Tuyauterie:Aluminium-Alliage
2.Fil de connexion:1 "PT
3.Courant de commutation:250VAC/DC 60W/VA
4.Max.Pression:25 kg/cm²
5.Sortie contact:SPDT
6.Température:-20~120°C
7.Paddle Matériel:SUS301

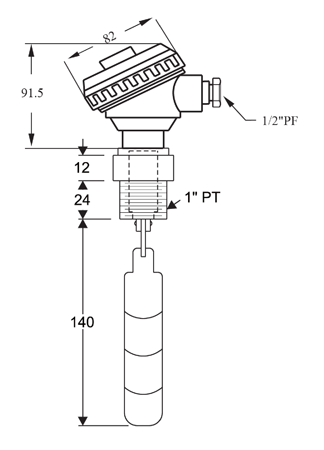

Le corps du commutateur de flux est une pièce en tube standard, PT filetée, qui contient un type à palettes à aubes.Flux pousse l'aube contre les forces magnétiques:lorsque le débit dépasse une valeur critique de l'aimant actionne un interrupteur à lames souples.Par un ajustement grossier de la position de l'interrupteur reed, la sortie est changée entre contacts N0 & NC:réglage fin modifie la sensibilité de l'écoulement et la vitesse de commutation.

Comme l'écoulement se produit et la palette est soulevée vers le haut en formant un angle de 20 à 30 degrés (ou plus), la pale va pousser l'aimant vers le haut pour actionner le commutateur à lames qui ferme alors le circuit.La longueur de la pale peut être ajusté au diamètre de la conduite.1 "taille de coupe ne peuvent être utilisés avec des tuyaux en métal.
