तापमान ट्रांसमीटरों

निर्दिष्टीकरण:
1.निवेश:(टी/सी):उद्योग मानक thermocouple के प्रकार, जम्मू, कश्मीर, टी, ई, बी,
आर, एस, एन, सी (आईटीएस-90).Pt100:उत्तेजना 180uA.2 या 3 तार कनेक्शन.
2.24 का परिचालन हालत°C±3°C.
3.इनपुट नमूना दर:200ms.
4.आउटपुट संकेत:एनालॉग 4 से 20mA
5.आउटपुट संकल्प: 0.6यूए.
6.आउटपुट प्रतिक्रिया समय: <200mS.
7.भार:मैक्स.(वी बिजली की आपूर्ति-10 वी)/ 0.020
8.बिजली की आपूर्ति:12-35 वी, ध्रुवता उलटा खिलाफ आंतरिक सुरक्षा.
9.आम मोड अस्वीकृति अनुपात:> 80dB.
10.बिजली उत्पन्न करनेवाली अलगाव: 3.75KVrms.इनपुट और आउटपुट के बीच
11.आवश्यक इनपुट वर्तमान: ≧3.8mA
12.वर्तमान सीमा: ≦23mA
13.आपरेटिंग तापमान:0-55°सी, आर्द्रता:0 से90%आरएच

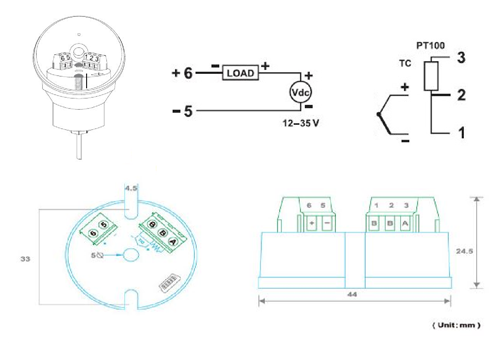

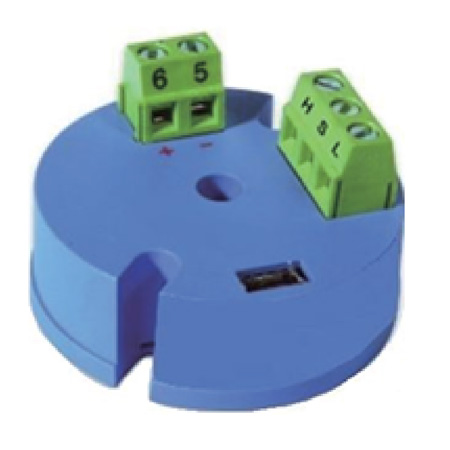

DW-टीएस ट्रांसमीटर एक 2 है-तार में-सिर तापमान ट्रांसमीटर, माइक्रोप्रोसेसर इनपुट संवेदक के रूप में एम वी, Pt100 और thermocouples की विविधता को स्वीकार करने के लचीलेपन के लिए डिजाइन आधारित.एक स्केलेबल रैखिक 4 उद्धार-सेंसर तापमान के लिए आनुपातिक 20mA उत्पादन संकेत.उपयोगकर्ता-अनुकूल विन्यास सॉफ्टवेयर सेंसर प्रकार, तापमान रेंज, फिल्टर, आदि सहित, की स्थापना पैरामीटर के लिए प्रदान की जाती है

ट्रांसमीटर तापमान संवेदक के सिर पर मुहिम शुरू की है और या तो एक तीन स्वीकार करता है-तार सेवानिवृत्त पं.-100 संवेदक या एक thermocouple सेंसर और 600 ओम तक का भार ड्राइविंग के लिए सक्षम करने के लिए 4 20mA डीसी की एक रेखीय वर्तमान पाश संकेत, में धर्मान्तरित.साधन दो में संचालित-तार विन्यास.
